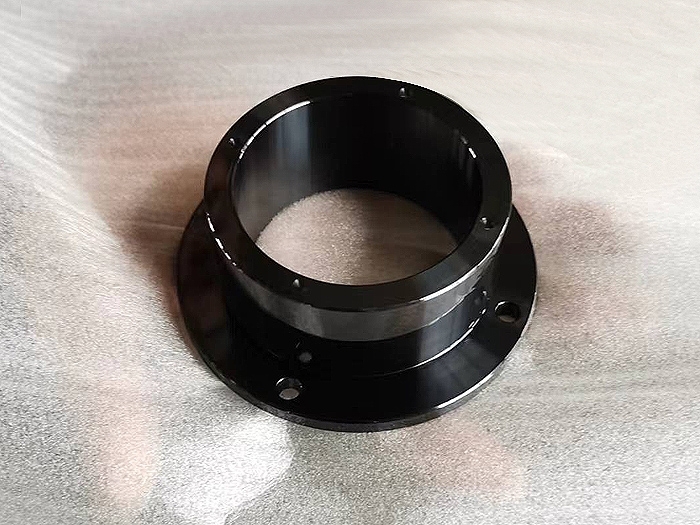

大连发黑表面处理是通过化学或电化学方法在金属表面形成黑色氧化膜的工艺，广泛应用于机械零件、工具、武器等领域，旨在提升防锈性、装饰性与耐磨性。要获得均匀致密、附着力强的优质膜层，需从预处理、工艺参数控制、后处理等全流程优化，以下是关键技巧：

一、预处理：清除表面杂质，奠定膜层基础

发黑膜的质量直接依赖工件表面的洁净度，预处理需彻底去除油污、锈迹、氧化皮与毛刺：

高效脱脂：

针对重型油污工件，采用碱性脱脂（NaOH50-100g/L+表面活性剂5-10g/L，温度80-100℃，时间10-20min），利用皂化反应分解油脂；精密件则用超声波+有机溶剂（如乙醇、丙酮）脱脂，避免腐蚀或残留。

脱脂后需用热水冲洗，再用冷水漂洗，确保无碱性残留（可通过pH试纸检测，pH=7左右为宜）。

除锈与活化：

轻度锈迹用稀盐酸（5-10%浓度，室温5-10min）酸洗，重度氧化皮采用喷砂或机械打磨，再用1-2%稀硫酸活化30秒，使表面呈现均匀的金属光泽，增强膜层附着力。

注意：酸洗时间不可过长，避免过腐蚀导致表面粗糙（可通过观察气泡产生速度判断，气泡减缓时立即取出）。

表面调整：

对合金钢、不锈钢等难发黑材料，需增加“预氧化”步骤（如在300-400℃空气中加热10min），或用草酸溶液（5-10g/L）活化，打破表面钝化层，促进发黑膜形成。

二、工艺参数：精准控制，优化膜层性能

不同发黑工艺（碱性氧化、酸性氧化、常温发黑）的参数差异明显，需针对性调整：

碱性氧化发黑（传统“煮黑”）

核心配方：NaOH（350-450g/L）+NaNO₂（60-100g/L），温度135-145℃，时间15-30min。

技巧：

温度稳定：用恒温加热装置，避免波动（±2℃内）——温度过低膜层薄且色浅；过高则膜层脆易脱落。

浓度监控：定期检测NaOH浓度（低于300g/L时补充），NaNO₂比例需与NaOH匹配（约1:5-1:7），防止膜层疏松。

常温发黑（高效节能）

核心配方：硒化物（如Na₂SeO₃5-10g/L）+钼酸盐（5-8g/L）+稳定剂（如柠檬酸3-5g/L），pH=2-3，室温时间5-10min。

技巧：

添加剂调节：加入0.5-1g/L十二烷基硫酸钠（表面活性剂），减少工件表面气泡，使膜层均匀；加入少量Cu²+（1-2g/L）可加快膜层形成速度。

搅拌辅助：对复杂工件（如盲孔、凹槽），发黑时轻轻晃动或用压缩空气搅拌，确保溶液充分接触死角。

酸性氧化发黑（装饰性强）

核心配方：CuSO₄（10-15g/L）+亚硒酸（2-3g/L）+H₂SO₄（5-10mL/L），温度40-50℃，时间3-5min。

技巧：控制Cu²+浓度——过高易形成铜盐沉淀，过低则膜层色淡；发黑后立即用冷水冲洗，防止酸液残留腐蚀膜层。

三、后处理：封闭孔隙，提升耐蚀性

发黑膜为多孔结构，需通过后处理填充孔隙，增强防锈与耐磨性能：

皂化/浸油处理

皂化：将工件放入肥皂液（10-15g/L）中煮沸5-10min，形成皂膜，提升润滑性（适用于齿轮、轴承等运动部件）。

浸油：用防锈油（如20#机械油）在80-100℃浸泡10-15min，油分渗透孔隙，防锈效果提升3-5倍（需沥干多余油分，避免油腻感）。

封闭处理

有机封闭：对高装饰性工件，采用清漆（如丙烯酸清漆）喷涂或浸涂，干燥后形成透明保护膜，耐盐雾时间可达24h以上。

无机封闭：用硅酸盐溶液（Na₂SiO₃10-20g/L）浸泡5-10min，高温固化后形成无机膜，耐蚀性优于单纯浸油。

干燥控制：发黑后工件需立即干燥（60-80℃热风干燥10min），避免水分残留导致膜层返锈。

四、日常维护：延长溶液寿命，稳定质量

定期过滤：发黑液使用10-15批次后，用过滤棉去除沉渣（如Fe₃O₄、铜盐），防止沉渣附着工件表面形成斑点。

成分补充：根据工件处理量，每周补充消耗的主剂（如碱性发黑液中补充NaOH和NaNO₂），维持浓度稳定。

槽体清洁：每月彻底清洗发黑槽，去除内壁结垢（如碱性槽用稀盐酸清洗），避免杂质污染溶液。

五、特殊场景优化

复杂工件：对有深孔、螺纹的工件，预处理时用毛刷清理死角，发黑时采用“间歇浸泡法”（取出沥干再浸入），确保溶液渗透。

高耐蚀要求：采用“发黑+磷化+封闭”复合工艺，磷化层可增强膜层附着力，封闭层提升耐蚀性，适用于户外设备零件。

总之，发黑效果的提升需贯穿“预处理→工艺→后处理→维护”全流程，结合工件材料与使用场景选择合适工艺，严格控制参数，才能获得优良的黑色膜层。
