一、发黑处理工艺概述

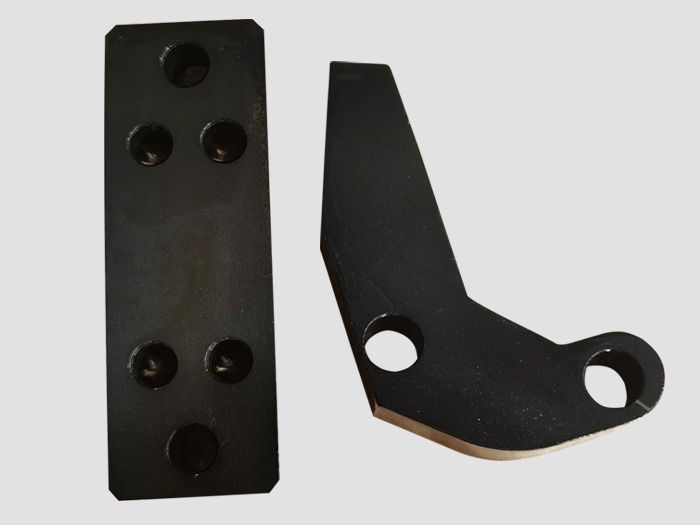

大连发黑表面处理是一种常见的金属表面处理技术，主要用于钢铁制品的表面防护和装饰。该工艺通过在金属表面形成一层致密的黑色氧化膜（主要成分为Fe₃O₄），既能提高金属的耐腐蚀性能，又能赋予产品美观的外观。发黑处理广泛应用于机械零件、工具、武器、汽车配件等领域。

在发黑处理过程中，氧化剂的选择至关重要，它直接影响氧化膜的质量、颜色均匀性、附着力以及处理效率。合理的氧化剂选择能够确保处理效果稳定、成本可控且环保合规。

二、发黑处理中常用氧化剂类型

1.碱性氧化剂体系

碱性发黑是传统的发黑工艺，通常在130-150℃的氢氧化钠和亚硝酸钠混合溶液中进行。在此体系中：

氢氧化钠(NaOH)：提供强碱性环境，促进铁的溶解和氧化

亚硝酸钠(NaNO₂)：作为主要氧化剂，将Fe²⁺氧化为Fe³⁺

硝酸钠(NaNO₃)：辅助氧化剂，增强氧化效果

碱性体系形成的氧化膜致密性好，但处理温度高，能耗大，且亚硝酸盐存在环保和健康隐患。

2.酸性氧化剂体系

酸性发黑通常在室温或较低温度下进行，常用氧化剂包括：

硒酸(H₂SeO₃)：能形成深黑色、均匀的氧化膜

硫酸铜(CuSO₄)：作为催化剂促进氧化反应

磷酸(H₃PO₄)：调节pH值，改善膜层质量

酸性体系操作温度低，但硒化合物毒性大，废水处理难度高。

3.中温氧化剂体系

介于碱性和酸性之间，使用温度约80-100℃，常用氧化剂：

钼酸盐：如钼酸钠，环保型氧化剂

有机氧化剂：如硝基化合物

复合氧化剂：多种氧化剂协同作用

中温体系兼顾了处理效果和能耗，是当前发展方向。

三、氧化剂选择的关键因素

1.基体材料特性

不同钢材成分对氧化剂有不同要求：

低碳钢：适应性强，各类氧化剂均可

合金钢：需考虑合金元素对氧化过程的影响

铸铁：孔隙多，需选择渗透性好的氧化剂

2.处理温度要求

高温(>130℃)：碱性氧化剂

中温(80-100℃)：复合氧化剂

室温：强氧化性酸性体系

3.膜层性能需求

装饰性：要求颜色均匀，可选择硒酸体系

防护性：要求致密，碱性体系更优

后续处理：如需涂装，选择附着力好的氧化剂

4.环保与安全

避免使用亚硝酸盐、硒化物等有毒物质

选择易降解、低毒性的有机氧化剂

考虑废水处理难度

5.成本因素

原料成本：硒酸>钼酸盐>亚硝酸盐

能耗成本：高温>中温>室温

综合成本需平衡效果与支出

四、新型环保氧化剂的发展趋势

随着环保法规日益严格，传统氧化剂面临淘汰，新型环保氧化剂成为研发重点：

1.钼酸盐系氧化剂

优点：无毒、废水易处理、膜层质量好

缺点：成本较高，需优化配方降低成本

2.有机复合氧化剂

以硝基苯甲酸、硝基酚等为氧化组分

配合缓蚀剂、促进剂等辅助成分

可实现在较宽温度范围内的有效氧化

3.纳米催化氧化技术

采用纳米材料作为氧化催化剂

提高氧化效率，降低氧化剂用量

代表产品：纳米二氧化锰催化体系

4.电化学辅助氧化

通过外加电场增强氧化过程

减少化学氧化剂用量

可实现精准控制氧化程度

五、氧化剂使用中的注意事项

浓度控制：定期检测槽液浓度，维持更佳氧化还原电位

温度管理：严格控制在工艺范围内，波动不超过±2℃

pH值调节：不同体系有特定pH要求，需实时监控

杂质影响：Fe³⁺积累会降低氧化效率，需定期净化

安全防护：尤其对强酸、强碱氧化剂，需做好防护措施

废水处理：含重金属、有毒物质的氧化剂废水需专业处理

发黑处理中氧化剂的选择是一项综合性技术决策，需要平衡处理效果、成本、环保等多重因素。传统碱性亚硝酸盐体系虽成熟但面临淘汰，酸性硒酸盐体系毒性大限制其应用。未来发展方向是环保型中温复合氧化剂体系，特别是钼酸盐基和有机氧化剂体系。在实际生产中，应根据产品要求、环保法规和成本控制等因素，选择更适合的氧化剂组合，并不断优化工艺参数，以实现高质量、低污染、高效率的发黑处理。
