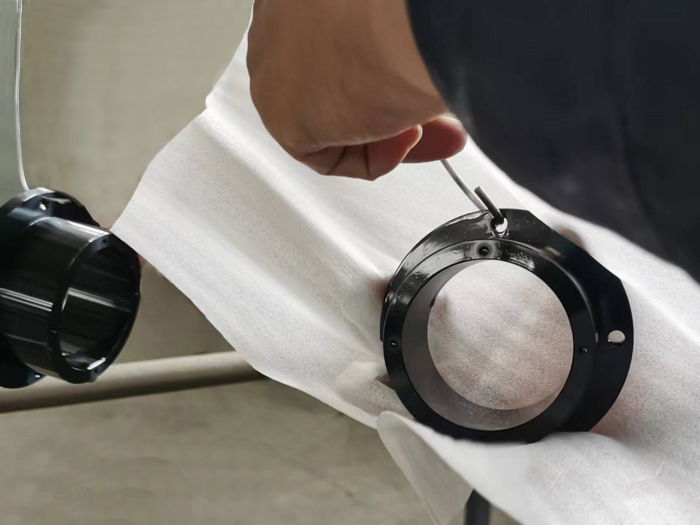

大连发黑表面处理又称钢铁氧化处理，是通过化学或电化学方法在碳钢、合金钢表面生成一层以四氧化三铁（Fe₃O₄）为主要成分的致密薄膜，兼具防腐蚀与装饰作用，广泛应用于机械、五金、紧固件等领域。发黑质量直接决定工件使用寿命与外观精度，其合格判定需从外观、膜层结构、功能性能等多维度结合行业标准综合评估，而非单一指标判断，具体如下：

 一、外观质量判定

外观是发黑处理很直观的判定依据，合格的发黑膜应呈现均匀一致的蓝黑色或黑色，无明显色差、花斑、露底（未覆盖金属基底）、盐霜或麻点缺陷。若工件出现局部发红、发黄，多因氧化温度不足或时间不够；表面发白、有粉状物则可能是后处理未烘干导致的残留盐析，均属不合格。批量生产时，同批次工件外观需高度统一，避免个别工件出现明显色差，影响装配精度与外观一致性。

 二、膜层厚度判定

膜层厚度是核心定量指标，行业标准（如JB/T 10096《钢铁零件 氧化处理 技术条件》）通常要求发黑膜厚度在0.5μm~1.5μm区间。厚度不足（<0.5μm）时，Fe₃O₄薄膜致密度差，耐蚀性大幅降低；厚度超过1.5μm则会导致膜层脆性增加，易开裂剥落，影响后续加工与使用可靠性。常用检测方法包括磁性测厚法（适用于铁磁基体）、金相切片法与显微投影法，需确保检测点覆盖工件关键受力与外露部位，避免因局部厚度不均误判。

 三、耐蚀性能判定

耐蚀性是发黑处理的核心功能指标，直接决定工件的防腐蚀寿命，常用判定方法有三种：一是点滴试验，将硫酸铜腐蚀试剂滴于表面，合格工件应在30秒以上无红色铜析出，若提前变色则说明膜层孔隙率高；二是中性盐雾试验（按GB/T 10125《人造气氛腐蚀试验 盐雾试验》），针对重要工件，发黑后涂防锈油的需满足2小时盐雾无锈蚀，不涂油的精密件需1小时内无锈迹；三是湿热试验，在47℃、相对湿度95%环境下放置24小时，无锈蚀现象为合格。

 四、结合力判定

发黑膜需与金属基底牢固结合，否则易在使用中剥落，常用测试方法为划格法：用划格器在表面划出1mm×1mm的网格（划至基底金属），粘贴3M胶带后快速撕开，网格内膜层脱落面积应≤5%，否则结合力不合格。此外，擦拭法（用无水乙醇脱脂棉往返擦拭50次无露底）、弯曲法（钢丝、弹簧等工件弯曲90度无膜层开裂）也是常用补充判定手段。

 五、适配性与标准依据

除上述指标外，还需考虑工件后续加工适配性，如发黑膜不能有发黏、粉化现象，否则影响涂油、涂漆或装配精度。合格判定需严格对照国家标准（如GB/T 15519《化学转化膜 钢铁氧化（发黑）和磷化（非铬酸盐处理）膜》），根据工件用途调整指标阈值：普通紧固件侧重外观与耐蚀性，精密零件需额外关注厚度均匀性，且发黑对尺寸影响很小，若出现尺寸超差则直接判定不合格。

综上，发黑处理合格判定是多维度的系统评估，需兼顾外观、厚度、耐蚀性、结合力等核心指标，结合具体工件的功能要求与行业标准规范，才能确保处理后的工件满足使用需求，避免因不合格引发质量问题。
